| 「PDI製カスタムシアー＆ハンマーを組込みたい．．．」 このページはそんなことを思いつつも「APS-3の分解手順がよくわからない」、「何も見ずに分解するのは不安だ」、という初心者の方に参考にしていただく為の分解マニュアルです。 一度分解してみると以後は比較的カンタンに分解・組み立てが出来ますので、是非チャレンジしてみてください。 |
 |
|---|---|
 |
分解・組み立てに必要なものは．．． 今回分解するのに準備したのは左の画像の通り。 ・APS-3本体 ・プラスドライバー 大／小 ・マイナスドライバー 小（大きいものは不可） ・六角レンチ これだけでカンタンに分解・組み立てが出来ます。 あとは以下の作業手順を読んで必要と感じるものを準備してください。 |
＜メニュー 一覧＞
・APS-3図解ー断面図ー ．．． |
|
| ・APS-3分解手順 ．．． 写真つきで分解手順を詳しく解説。「シアーA」(イラスト図解を参照)の交換が可能な範囲まで分解しています。 |
|
・各部位のネジ及びピンのサイズ ．．． |
|
| ・PDI製カスタムシアー(シアーB／イラスト図解) | ・PDI製カスタムハンマー 未発売 |
| ・PDI製カスタムシアー(シアーB／イラスト図解)未発売 | |

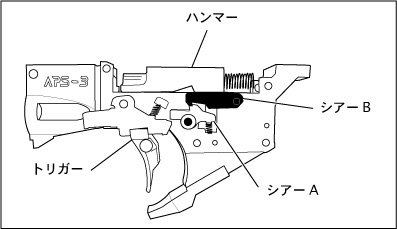

以下はトリガー、シアー２種(A・B)、およびハンマーの位置関係を把握出来るボックス断面図になります。
 |
現在PDI製品として製作されているのは、 |
|---|
各パーツ・部位の名称はAPS-3購入時に付属している説明書と同じです。
※分解時の注意事項
それぞれ長さや径の違うピンが多用されていますので、分解時にはなくしたり他の部位のピンとごちゃ混ぜになったりしないように注意してください。 一番最初のピンの取外しや組み込みは固く感じることがありますが、何度か分解・組み込みを行っていると緩くなってしまいます。（各部位のピンやネジのサイズはこちらに記載してあります。）
 |
 |
 |
|---|---|---|
| 1：アウターバレルを少し回してフロントサイトベース下のイモネジを外し(※1st.ロットに限る)、フロントサイトベースを外します。 | 2：アウターバレルを取り外します。 | 3：バレルブロックを取り外します。取り外しにくい場合はゴムや布等を巻いてペンチ等で掴んで回してください。 |
 |
 |
|
| 4：バレルリングが奥に残っている場合はピンセット等でつまみ出してください。 | 5：グリップ部を固定してあるネジをプラスドライバーで外します。ネジはグリップ底の部分にあります。 | Point! グリップを取り外す際、ネジをそのままグリップ内に残すように取り外してください。再び組込む際ネジをフリップ内に通す手間が省けます。 |
|
|
 |
| 6：六角レンチでリアサイト部のネジを外す。 ※この作業は12作業の時同時に行っても差し支えありません。 |
7：プラスドライバーでトリガーガード(前)を固定しているネジを外す。 | 8：アッパーカバーを固定しているピンを外す。ピンは細い棒などを使用して押し出してください。 |
 |
 |
|
| 9：横のバネを取り外す。 | 10：３カ所のネジを外す。 (プラスネジ１つ、マイナスネジ２つ) |
Point! マイナスネジは裏側に固定用の小さなパーツがあるので、落として無くさないように手で裏側のパーツを押さえながらマイナスネジを取り外しましょう。 |
 |
 |
 |
| 11：裏返し、プラスネジ(１つ)を外し、両側のフタを取り外す。 フタ固定に使われているプラスネジのサイズはこちらをご参照ください。 |
12：リアサイトを固定しているピンを押し出し、リアサイトを取り外す。 ※この時に6の作業を同時に行っても差し支え有りません。(ピンのサイズはこちら) |
13：チャンバー部は３つのピンで固定されていますので、それぞれ押し出してください。※径と長さがそれぞれ違いますので戻す際は間違えないようにしてください。ピンのサイズについてはこちらをご参照ください。 |
 |
 |
 |
| Point! チャンバーを取り外した後にコンプレストシリンダー部を取り外しておくと後の作業がし易くなります。 上の図のように六角レンチで両側のイモネジを外してください。 |
14：ハンマー部のバネが飛ばないようにハンマーを横から指でつまむようにして押さえながらチャンバーを外します。 |
15：ハンマーを外してください。ハンマー部の全パーツは上の図の通りです。 |
 |
 |
 |
| 16：シアーを固定しているピンを押し出して、シアーを取り外してください。 | 17：上の図の赤丸の部分のピンを抜くとシアーBとトリガーが取り外せるようになります。 | Point! トリガーとシアーBにはそれぞれバネが付いています。分解後再び取り付ける際にはトリガーボックス側にバネをセットするくぼみがあるので注意してください。 |
| 以上、分解完了です。 | ||
| 以上でPDI製パーツを組込める状態までの分解は完了です。 シアー、ハンマーを交換後は上記の手順を逆に辿って元に組み直してください。 組み直す際の注意事項 ※ハンマーを組込んだ後チャンバーを戻す際、アッパーカバーをグッと最奥の位置へ戻してからセットしてください。後にリアサイトを取り付ける際にリアサイトが入らなくなります。 ※ピンはそれぞれサイズが異なります。 もし他の部位のピンと混ざってわからなくなっても、はまるものをひとつずつ組込んでいけばＯＫです。それぞれの部位のピンのサイズは以下に記載してあります。分解時に紛失した際は以下のデータを参考にしてホームセンターなどでお買い求めください。 |
||
※記号表記は文字化けする可能性がありますのでmm(ミリメートル)にて表記しています。
 |
シアー（Sear） マルゼンAPS-3用カスタムシアー。S45C製。耐久性をUPさせます。 税抜価格 \ 御購入時はページ下記載の項目に同意していただいたものとさせていただきます。御熟読願います。 |
|---|---|
 |
 |
 |
|---|---|---|
| 1：PDI製カスタムシアーをセットする。 | 2：ピン穴位置を合わせ、ピンを差し込んで固定してください。これでカスタムシアーの組込みは完了です。 | Point! 滑らかなトリガーフィーリングにしたい場合には、 赤丸部分がシアーのかかっている部分になります。シアーのかかり具合を弱めたい場合にはカスタムシアー側の赤丸部分を若干擦り合せるなどして調整してください。 |
| PDI製パーツを組込める状態までの分解は上に記載されている「APS-3分解手順」を参考にしてください。 シアー、ハンマーを交換後は分解手順を逆に辿って元に組み直してください。 |
||
 |
ハンマー（Hammer） マルゼンAPS-3用カスタムハンマー。S45C製。耐久性をUPさせます。 税抜価格 未発売 御購入時はページ下記載の項目に同意していただいたものとさせていただきます。御熟読願います。 |
|---|---|
| 発売までもうしばらくお待ちくださいませ．．． 画像は現在開発中のものとなります。 |
 |
 |
|
|---|---|---|
| 1：上の図のようにPDI製カスタムハンマーを組込む。黒い板はくぼみがある方をスプリング側へ向けて取り付ける。セフティ(手動安全装置)は取り付ける方向があるので間違えないようにする。 | 2：ハンマー部をセットできたら上からチャンバーを被せます。アッパーカバーは上の図の位置になるようセットしてから被せます。後は赤丸部分のピンを差し込んで組込み完了です。 | ※左の組込み画像で使用しているのは開発途中のハンマーになります。 |
| PDI製ハンマーを組込める状態までの分解は上に記載されている「APS-3分解手順」を参考にしてください。 シアー、ハンマーを交換後は分解手順を逆に辿って元に組み直してください。 |
||
