「APS-3 08 インナーバレル 組込み方法」
X-FIRE ロゴ

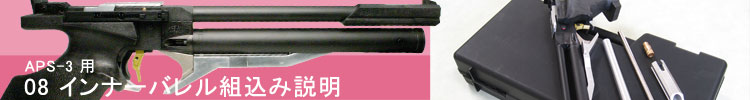

エアガンパーツ組込み説明コーナー／KSC GP100 & AP200 08 インナーバレル編
APSシリーズのすべてのノウハウを昇華し注ぎ込んだとされるAPS-3。本ページでは08インナーバレル組込み時における詳細としてご覧頂けますよう製作しております。
APS-3 08インナーバレル取付け画像 APS-3 08インナーバレル取付け画像 APS-3 08インナーバレル取付け画像
1.純正のフロントサイトベースを外す
アウターバレルをまわしベース部のイモネジが見える角度に調整します。		 2.分解時
角度が付いたベース部に六角レンチをさし込みまわしますイモネジが緩むと前方へ引き出す事が可能となります		 3.アウターバレルの脱着
アウターバレルをまわしだすとバレルブロックが顔を出します。そのまままわしきってください。
APS-3 08インナーバレル取付け画像 APS-3 08インナーバレル取付け画像 APS-3 08インナーバレル取付け画像
4.アウターバレル脱着後
アウターバレルを脱着した状態ではバレルブロックはレシーバー（本体）側に残っています。		 5.バレルブロック解除
バレルブロックはインナーバレルを固定してる役目ですのでそのままつかみ回してください。まわしきった後は取り外してください		 6.インナーバレル脱着時
バレルブロックがなくなったインナーバレルは既に押さえている物がない為容易に抜く事ができます。
APS-3 08インナーバレル取付け画像 APS-3 08インナーバレル取付け画像 APS-3 08インナーバレル取付け画像
7.ダブルパッキン仕様
ここでバレルの説明を入れます。APS-3はダブルパッキン仕様であり後部が分割される仕組みになっています。これをご理解ください。でないと次の症状が現れた場合に混乱してしまいます。

8.バレル一部が本体に...
画像 No.6のようにバレルを抜いた際、バレル後部が本体内に残ってしまう場合があります。（上画像金色の輪)この場合一度ノズルを後退させ上部穴よりレンチ等を用いるなどして残った一部を出してみてください。

 9.必要な物は取り外しました
これにて脱着作業は終了。次からは08バレル組込み作業に切り替わります。
APS-3 08インナーバレル取付け画像 APS-3 08インナーバレル取付け画像 APS-3 08インナーバレル取付け画像
10.まずはパッキン装着から
先ほど取り出した純正インナーバレルからパッキンを抜き取り08バレルへ移動させます。		 11.次に08バレル後部に小さい方を...
純正バレルの2番目のパッキンを真鍮のケースから抜き出し08バレルのバレルリングへ移植します。
 12.08バレル完成
APS-3 08インナーバレル取付け画像 APS-3 08インナーバレル取付け画像

13.付属のバレルブロックを使用
08バレルは外径が8.55mm（共震対策）の為専用のバレルブロックを必要としています。付属しますのでそちらを御使用ください。

 14.フィニッシュ
08バレルにてシューティングを存分に御楽しみください。
APS-3 用 08インナーバレル
X-FIRE 特価 10,240 円
商品ID：630483
個数：


御熟読願います。
御購入時は以下の項目に同意していただいたものとさせていただきます。
○当社製品はエアーガンの分解・修理・調整に熟知された方を対象に御提案させて頂いております。誤使用 及び 経験不足による破損等の諸問題が発生した場合いかなる状況でも保証はいたしかねます。
○カスタムパーツは純正パーツにあるクリアランスをなくし性能を十二分に発揮する為のパーツです。純正パーツの公差によってはフィッティングが固い場合がありますので加工等を伴う可能性がございます。
○当社製品は純正パーツ又は、PDIパーツとの併用を前提に開発・製造しております。他社製品との兼ね合いにつきましては一切の保証はできませんのでご了承下さい。
○純正対応という表記は「純正パーツに無加工で取り付け可能」という意味ではありません。また、必ずしも純正品と同寸法を指す事でもありません。
○初期不良の判断基準は弊社側にございます。商品到着後の製品に対する疑問は、メールにて御相談下さい。また、その際は必ず組込む前にご相談下さい。一度組込まれると対応できなくなる可能性がございます。
○弊社ではより良い製品をお渡しする為に予告無く製品に改良を施す可能性がございます。ご了承下さい。
